Комплексная система очистки

Области применения комплексной системы очистки и ограничения

Где эффективно:

• Парковки, АЗС, сервисные зоны, промплощадки. Удаление песка/шлака и нефтепродуктов (свободных и эмульгированных).
• Гражданские территории: дворы, ТРЦ, логистические терминалы.
• Дороги/развязки: компактные решения, в т.ч. в едином корпусе до средних расходов.

Ограничения и расширения:

• При высоком содержании тонкодисперсной взвеси/металлов/СПАВ добавляют тонкую фильтрацию, спецсорбенты или реагентную стадию.
• При микробиологических требованиях — УФ-обеззараживание (самотёк/напор).
• При существенных пиковых притоках — распределительный колодец с байпасом, который ограничивает подачу на очистку и уводит излишек по обводной ветви (без риска выноса загрузок).
• Для нестабильного притока (мойка техники, снеготаяние) — аккумулирующая ёмкость и/или КНС.

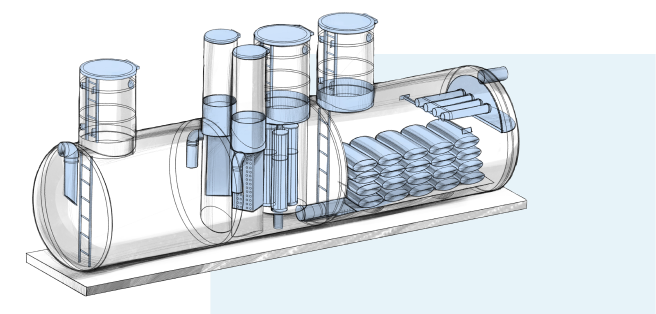

Конструкция и принцип работы комплексной системы очистки ливневых стоков

1) Распределительный колодец (КР) с байпасом

Назначение: разделить поток на очищаемую часть и обводную ветвь в пик ливня. Оснащается переливами/гидрозатвором.

2) Песко-маслоотделитель (ОП) — механика + коалесценция

В первой камере осаждаются минеральные взвеси (песок, шлак), всплывают свободные нефтепродукты. Коалесцентные модули укрупняют капли нефтепродуктов, ускоряя их всплытие.

3) Маслобензоотделитель (ОМ) — тонкое отделение НП

Вторая ступень снимает мелкодисперсные и эмульгированные капли нефтепродуктов. Используются вертикальные фильтрующие элементы/кассеты, которые извлекаются за цепи без спуска персонала в корпус.

4) Сорбционный блок (СБ) — «полировка» до целевых

Финальная сорбция на алюмосиликатной/угольной загрузке (мешковая укладка, низкая насыпная плотность ~100 кг/м³). Скорость фильтрации дозируется (обычно ≤8–10 м/ч). На выходе — ловушки выноса сорбента (ПЭ-экраны).

5) УФ-обеззараживание (опция)

Напорные или погружные модули по требованиям ТЗ (рекреационные зоны, сброс в чувствительные водоёмы). Предусмотрена защита ламп от перегрева/«сухого хода».

6) Контрольный колодец (КК)

Точка отбора проб после КСО; обеспечивает доступ лаборатории/экологам.

Технические характеристики (типовой ряд)

Диапазоны — ориентиры для предварительного подбора. Итоги зависят от качества стока, места выпуска и монтажа.

Варианты исполнения комплексной системы очистки

• Единый корпус: ОП+ОМ+СБ в одном корпусе — минимум площади и стыков, ускоренный монтаж.
• С усреднением: аккумулирующая ёмкость перед КСО сглаживает «первый смыв» и моечные пики.
• С подачей через КНС: когда глубины/отметки не позволяют самотёк.

Монтаж, пуск и эксплуатация

Основание и анкеровка. Под УГВ — якорение от всплытия (ж/б плита, ленты/скобы). Засыпка послойная песком, с одновременной заливкой воды внутрь корпуса.
Перепады и уклоны. Учитывайте паспортный перепад между патрубками ступеней, иначе получите подпор и снижение качества.
ПНР и «пристрелка» режимов. Первый месяц — контроль ∆p на СБ, осмотр коалесцентных модулей, корректировка дозирования (если есть реагентная стадия).
ТО.

• Песко-маслоотделитель: регулярная выемка осадка (илосос), визуальный контроль всплывших НП.
• Маслобензоотделитель: поднять кассеты за цепи, промыть/заменить по необходимости.
• Сорбционный блок: критерии замены — ∆p/пробы/наработка; мешки удобно извлекаются вручную; ловушки исключают вынос.
• УФ: плановая замена ламп, очистка кварцевых чехлов, проверка защиты от перегрева.

Часто задаваемые вопросы

Как понять, что КСО справится с пиками?

По расчёту доли потока, которую КР направляет на очистку, и по площади коалесцента. В пик «лишняя» вода уйдёт по байпасу без выноса.

Сможем ли достичь «рыбхоз»?

Да, при корректной механике/сорбции, байпасе и регламентном ТО.

Зачем УФ-обеззараживание?

Только если есть микробиологические требования (рекреация/водоём). Для чисто «нефтяных» показателей УФ не влияет.

Почему стеклопластик?

Лёгкий, коррозионностойкий, герметичный материал; быстрый монтаж и долговечность. Металлические резервуары не предлагаем.

Как часто менять сорбент?

По ∆p/пробам и режиму. Типично — 1–2 раза в год при стабильной механике и корректном байпасе.

Нужна ли КНС?

Если отметки не позволяют самотёк — ставим КНС; подбираем по Q и высоте напора.

Где отбирать пробы?

В контрольном колодце сразу после КСО; фиксируем в проекте и договоре.

Как понять, какой сорбент выбрать — уголь или алюмосиликат?

По профилю загрязнений. Для «чисто нефтяных» — алюмосиликат эффективен и удобен в обслуживании; при СПАВ/органике — комбинированные/угольные смеси. Мы подбираем по пробам.

Нужны ли реагенты?

Только если исходные стоки содержат тонкодисперсные эмульсии/металлы выше фоновых. В большинстве случаев достаточно коалесценции + сорбции.

Можно ли смонтировать под проездом?

Да, с разгрузочной плитой, тяжёлыми люками и проверкой нагрузки на перекрытие. Это закладывается в проект.

Что входит в регламент ТО?

Илосос/выемка осадка в ОП, промывка/замена кассет ОМ по ∆p, замена сорбента по ∆p/пробам/наработке, сезонная ревизия гидрозатворов КР и осмотр КК.

Преимущества выбора комплексной системы очистки АэрКом

• Предсказуемая очистка в пиковые ливни: КР с байпасом защищает механику и сорбцию.
• Низкая стоимость владения: верховой доступ, кассеты на цепях, сорбент мешками, понятные пороги ∆p.
• Юридическая чистота: контрольный колодец, методики анализа, точки отбора — споров с надзором меньше.

Риски: перегруз без байпаса, завышенные обещания без методик, монтаж без анкеровки (всплытие корпусов).

Расчёт и подбор: как мы гарантируем результат

Чтобы КСО работала стабильно в пиковые ливни, мы считаем гидрограф и долю потока на полную очистку, а не «подгоняем по прайсу». В подбор входят:

• разбиение водосбора по покрытиям (кровли/асфальт/грунт), расчёт Qср/Qпик и времени концентрации;
• баланс механики → коалесценции → сорбции: площади пакетов/скорости осаждения
• проверка перепадов отметок по трассе и внутри «единого корпуса»;
• выбор варианта компоновки: единый корпус, разнесённые блоки, одна/две линии, с/без аккумулирования;
• фиксация методик контроля (где и как меряем НП/взвешенные) и точки отбора — контрольный колодец.

Нужен быстрый старт? Пришлите план-схему, площади, Qср/Qпик и приёмник сброса — подготовим 2–3 компоновки с ТЭО.

Комплектация поставки и документы

Базово: корпус(а) КСО, коалесцентные модули, кассеты/фильтры маслобензоотделителя, сорбционная загрузка (мешковая), ловушки выноса, патрубки/фланцы, паспорт и РЭ, схема обвязки, ведомость перепадов. По ТЗ добавляем: УФ-блок, вентиляцию, КР и КК, запас сорбента, ЗИП. По договорённости — шефмонтаж/ПНР, первичные пробы.
Смета прозрачная: позиционно выделены корпуса, загрузки, арматура, монтажные материалы для анкеровки (если требуются), пуско-наладка.
